９．図形描画


９－１　直線の描画

（１）座標系と直線

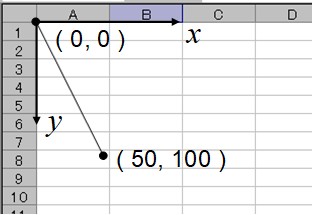

 VBAでは，ExcelのSheet上に図形を描画することができる．Sheet上の座標系は，図9-1に示すような左上端を原点とする座標系である．この座標系では，y方向の下向きが正となっている．
       図9-1
 アクティブなシートに直線を描画するためには，
ActiveSheet.Shapes.AddLine( xs, ys, xe, ye ).Select
を利用する．ここで，(xs,ys)は始点のポイント座標，(xe,ye) は終点のポイント座標である．

プログラム例9-1：図9-1のように始点(0,0)から終点(50,100)までアクティブなシートに直線を描画するプログラムを作成する．

（２）線の色を変える
 線の色を変えるには，
.Line.ForeColor.RGB = RGB(red, green, blue)
 を用いる．red, green, blue はRGBの赤，緑，青の値を表す整数で，0～255の範囲の値を指定する．RGBと色の関係を表9-1に示す．
表9-1　RGBの値と色
色 red green blue
黒 0 0 0
青 0 0255
緑 0255 0
シアン 0255255
赤 255 0 0
マゼンダ255 0255
黄色 255255 0
白 255255255

プログラム例9-2：図9-1の直線の色を赤にする場合のプログラムを作成する．

（３）線の太さを変える
 線の太さは以下のwdの値を変えて調整する．
.Line.Weight = wd

プログラム例9-3：図9-1の直線の太さを太くした場合のプログラムを作成する．

（４）線の種類を変える
 線の種類は，以下のtypeの値によって指定する．
.Line.DashStyle = type
 直線の種類として表9-2のものが標準的に用意されている．
表9-2　線の種類
定数説明値
msoLineSolid 実線 1
msoLineSquareDot 点線（角）2
msoLineRoundDot 点線（丸）3
msoLineDash 破線 4
msoLineDashDot １点鎖線 5
msoLineDashDotDot ２点鎖線 6
msoLineDashLongDash 長破線 7
msoLineDashLongDashDot長鎖線 8

プログラム例9-4：図9-1の直線を波線で描画する場合のプログラムを作成する．

プログラム例9-5：線の色や，太さ，種類を変える場合は， With ～ End Withの間に続けて記述する．ここでは，線の書式を一括して設定する場合のプログラムを作成する．

９－２　オートシェイプ

（１）オートシェイプの描画
 Excelをはじめとして，Office製品には図形描画のために，図9-2に示すようなオートシェイプが用意されている．
       図9-2
 VBAでは，これらの図形を指定して描画することが可能である．アクティブなシートにオートシェイプを描画するためには
ActiveSheet.Shapes.AddShape( type,xl,yt,w,h).Select
を用いる．typeはオートシェイプの種類を指定する値で，例えば
msoShapeOval 円（楕円）
msoShapeRectangle 矩形
などがある．また，(xl, yt) はオートシェイプの左上のポイント単位の位置，wとhはオートシェイプの幅と高さ（ポイント単位）である．

プログラム例9-6：楕円をアクティブシートに描画する場合のプログラムを作成する．

（２）線の書式設定
 線の色，太さ，種類を変更するためには，9-1の直線で説明した方法を用いればよい．

プログラム例9-7：楕円の線種を変更するプログラムを作成する．

（３）塗りつぶしの書式設定定
 オートシェイプの塗りつぶしの色を変更することもできる．

プログラム例9-8：プログラム例9-6の楕円内部を赤色で塗りつぶすプログラムを作成する．

 前景色を以下のように番号で指定することもできる．
.Fill.ForeColor.SchemeColor = col
colは色の指定の番号で，0（黒）, 1（白）, 2（赤），3（緑），4（青），5（黄），6（紫），7（シアン）を表す．なお，
.Fill.Transparency = tr
を指定すると，色の透明度を指定することができる．tr の値は，0.0（不透明）～1.0（透明）で1.0を指定すると塗りつぶしが行われない．

９－３　ポイント座標系とユーザー座標系

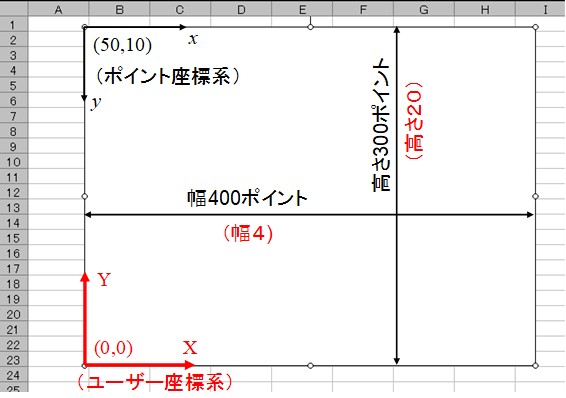

 図形を実際に描画する場合，図9-3に示すように，シートの左上端を原点とする(X-Y)座標系が用いられる．この座標系では，Y方向の下向きが正となっている．一方，一般的には，図B-3の(X-Y)座標系のように，Y方向の上向きを正とするグラフがほとんどである．
         図9-3
 いま，図9-3のように，左上端が(50,10)で，幅と高さが(400,300)ポイントの領域に，原点を矩形領域の左下端とする横方向幅4，高さ方向幅20のグラフを作成することを考える．ただし，グラフはY方向上向きを正とする．
（スケールの設定）
 グラフの描画を行うに当たり，ユーザー座標系の値をポイント座標系の値に変換しなければならない．図9-3の例では，ユーザー座標の幅４をポイント座標系の幅400に，また，高さ20を300に対応させている．したがって，横方向のスケールScale_Xと高さ方向のスケールScale_Yは
Scale_X = 400/4, Scale_Y = 300/20

（原点の平行移動）
 ポイント座標系の原点とユーザー座標系の原点は300ポイント（高さ）分だけ平行移動している．また，Y方向の正の向きも逆転している．この点を考慮するとユーザー座標系(X-Y)とポイント座標系(x-y)の関係は次のようになる．

x = X_org + X*Scale_X, y = Y_org - Y*Scale_Y
ただし，X_org = 50, Y_org = 300 + 10 である．

９－４　折れ線グラフの描画系

 折れ線を描画する方法はいくつかあるが，ここでは，AddLineを用い，２点間を直線で結んで折れ線を作成する．

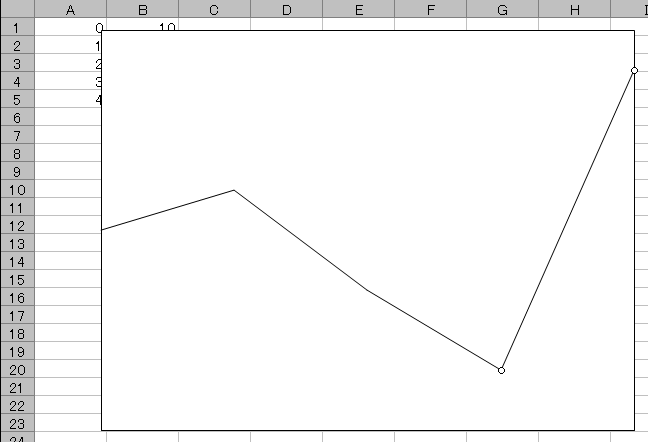

プログラム例9-9：図9-4に描画するデータをもとに折れ線グラフを描画するプログラムを作成する．A 列が横軸，B 列が縦軸の値である．

       図9-4

９－５　ラベルの表示

 ラベルを表示するためには，以下のAddLabelメソッドを利用する．
AddLabel(Orientation,Left,Top,Width,Height)
  Orientation : ラベル内のテキストの向きを指定する．
      msoTextOrientationHorizontal　（横書き）
      msoTextOrientationVertical　　（縦書き）
  Left, Top : ラベルの左上端のポイント座標値
  Width, Height : ラベルの幅と高さ（ポイント単位）
 文字列や，文字列の書式を指定する場合，以下のように指定する．
With ActiveSheet.Shapes.AddLabel(Orientation,Left,Top,Width,Height).TextFrame
 .Characters.Text = 描画する文字列（文字列型）
 .Characters.Font.FontStyle = "標準" "太字" "斜体" "太字 斜体" のいずれか
 .Characters.Font.Name = "ＭＳ Ｐゴシック" などのFontの種類
 .Characters.Font.Size = フォントのサイズ（例：14）
 .Characters.Font.Color = フォントの色（例：RGB(255, 0, 0)）
 .Characters.Font.Underline = 下線（例：xlUnderlineStyleSingle）
End With

プログラム例9-10：「ラベル」という文字列をポイント座標系(10,100)の位置にＭＳ　Ｐゴシック，太字，斜体，でサイズ14ポイント，赤色，下線付きで描画するプログラムを作成する．
